鋼化玻璃 （Tempered glass/Reinforced glass） 屬于安全玻璃。鋼化玻璃其實(shí)是一種預(yù)應(yīng)力玻璃，為提高玻璃的強(qiáng)度，通常使用化學(xué)或物理的方法，在玻璃表面形成壓應(yīng)力，玻璃承受外力時(shí)首先抵消表層應(yīng)力，從而提高了承載能力，增強(qiáng)玻璃自身抗風(fēng)壓性，寒暑性，沖擊性等。

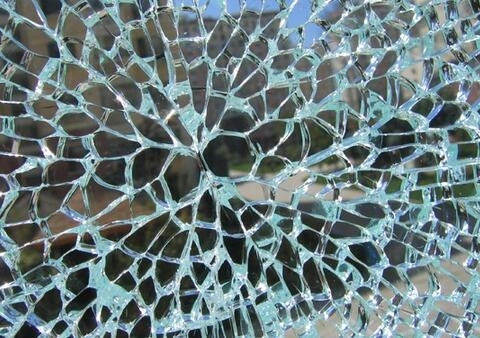

（鋼化玻璃碎裂）

按形狀

1 .鋼化玻璃按形狀分為平面鋼化玻璃和曲面鋼化玻璃。

一般平面鋼化玻璃厚度有11、12、15、19mm等十二種；曲面鋼化玻璃厚度有11、15、19mm等八種，具體加工過(guò)后的厚度還是要看各廠家的設(shè)備和技術(shù)。但曲面(即彎鋼化)鋼化玻璃對(duì)每種厚度都有個(gè)的弧度限制。即平常所說(shuō)的R R為半徑。

2 .鋼化玻璃按其外觀分為平鋼化和彎鋼化 。

3 .鋼化玻璃按其平整度分為：優(yōu)等品，合格品。優(yōu)等品鋼化玻璃用于汽車(chē)擋風(fēng)玻璃；合格品用于建筑裝飾。

按工藝

⒈物理鋼化玻璃又稱(chēng)為淬火鋼化玻璃。它是將普通平板玻璃在加熱爐中加熱到接近玻璃的軟化溫度（600℃）時(shí)，通過(guò)自身的形變消除內(nèi)部應(yīng)力，然后將玻璃移出加熱爐，再用多頭噴嘴將高壓冷空氣吹向玻璃的兩面，使其迅速且均勻地冷卻至室溫，即可制得鋼化玻璃。這種玻璃處于內(nèi)部受拉，外部受壓的應(yīng)力狀態(tài)，一旦局部發(fā)生破損，便會(huì)發(fā)生應(yīng)力釋放，玻璃被破碎成無(wú)數(shù)小塊，這些小的碎片沒(méi)有尖銳棱角，不易傷人。

⒉化學(xué)鋼化玻璃是通過(guò)改變玻璃的表面的化學(xué)組成來(lái)提高玻璃的強(qiáng)度，一般是應(yīng)用離子交換法進(jìn)行鋼化。其方法是將含有堿金屬離子的硅酸鹽玻璃，浸入到熔融狀態(tài)的鋰（Li+）鹽中，使玻璃表層的Na+或K+離子與Li+離子發(fā)生交換，表面形成Li+離子交換層，由于Li+的膨脹系數(shù)小于Na+、K+離子，從而在冷卻過(guò)程中造成外層收縮較小而內(nèi)層收縮較大，當(dāng)冷卻到常溫后，玻璃便同樣處于內(nèi)層受拉，外層受壓的狀態(tài)，其效果類(lèi)似于物理鋼化玻璃。

按鋼化度

⒈鋼化玻璃：鋼化度=2~4N/cm，玻璃幕墻鋼化玻璃表面應(yīng)力α≥95Mpa;

⒉半鋼化玻璃：鋼化度=2N/cm，玻璃幕墻半鋼化玻璃表面應(yīng)力24Mpa≤α≤69Mpa;

⒊超強(qiáng)鋼化玻璃：鋼化度>4N/cm。

平鋼化、彎鋼化玻璃屬于安全玻璃。廣泛應(yīng)用于高層建筑門(mén)窗、玻璃幕墻、室內(nèi)隔斷玻璃、采光頂棚、觀光電梯通道、家具、玻璃護(hù)欄等。通常鋼化玻璃可以應(yīng)用在以下幾個(gè)行業(yè)：

⒈建筑，建筑模板，裝飾行業(yè)（例：門(mén)窗、幕墻、室內(nèi)裝修等）

⒉家具制造行業(yè)（玻璃茶幾、家具配套等）

⒊家電制造行業(yè)（電視機(jī)、烤箱、空調(diào)、冰箱等產(chǎn)品）

⒋電子、儀表行業(yè)（手機(jī)、MP3、MP4、鐘表等多種數(shù)碼產(chǎn)品）

⒌汽車(chē)制造行業(yè)（汽車(chē)擋風(fēng)玻璃等）

⒍日用制品行業(yè)（玻璃菜板等）

⒎特種行業(yè)（軍工用玻璃）

由于鋼化玻璃破碎后，碎片會(huì)破成均勻的小顆粒并且沒(méi)有普遍玻璃刀狀的尖角，從而被稱(chēng)為安全玻璃而廣泛用于汽車(chē)、室內(nèi)裝飾之中，以及高樓層對(duì)外開(kāi)啟的窗戶。
