近日，寧波小張因浴室鋼化玻璃門(mén)自爆而受傷的新聞，讓鋼化玻璃的問(wèn)題沖上了熱搜。我們都知道，鋼化玻璃強(qiáng)度大，是普通玻璃的3-5倍，因此才被用于建筑和裝修中，但是鋼化玻璃真的如此容易自爆嗎，還是有其他的原因？

上海市市場(chǎng)監(jiān)督管理局近期對(duì)上海市的建筑用鋼化玻璃產(chǎn)品進(jìn)行了產(chǎn)品質(zhì)量監(jiān)督抽查，經(jīng)檢測(cè)，不合格檢出率為14.5%，涉及的不合格項(xiàng)目為：厚度及其允許偏差、抗沖擊性、碎片狀態(tài)等。其中有好幾項(xiàng)項(xiàng)目與鋼化玻璃自爆有著一定的聯(lián)系。

一、厚度

厚度不達(dá)標(biāo)的鋼化玻璃承載能力較低，安裝時(shí)與邊框的間隙不匹配，一旦受力，自爆的風(fēng)險(xiǎn)就會(huì)增加。

厚度是鋼化玻璃的尺寸指標(biāo)，根據(jù)國(guó) 家標(biāo)準(zhǔn)要求：標(biāo)稱厚度6mm及以下的鋼化玻璃，厚度允許偏差為±0.2mm。而本次抽查中有5批次鋼化玻璃厚度偏薄。

二、抗沖擊性

抗沖擊性是評(píng)價(jià)鋼化玻璃抵御硬物沖擊的能力，此項(xiàng)目不合格的鋼化玻璃在使用過(guò)程中收到硬物沖擊時(shí)就容易破碎。而本次抽查中有2批次裝飾類鋼化玻璃抗沖擊性不合格。

三、碎片狀態(tài)

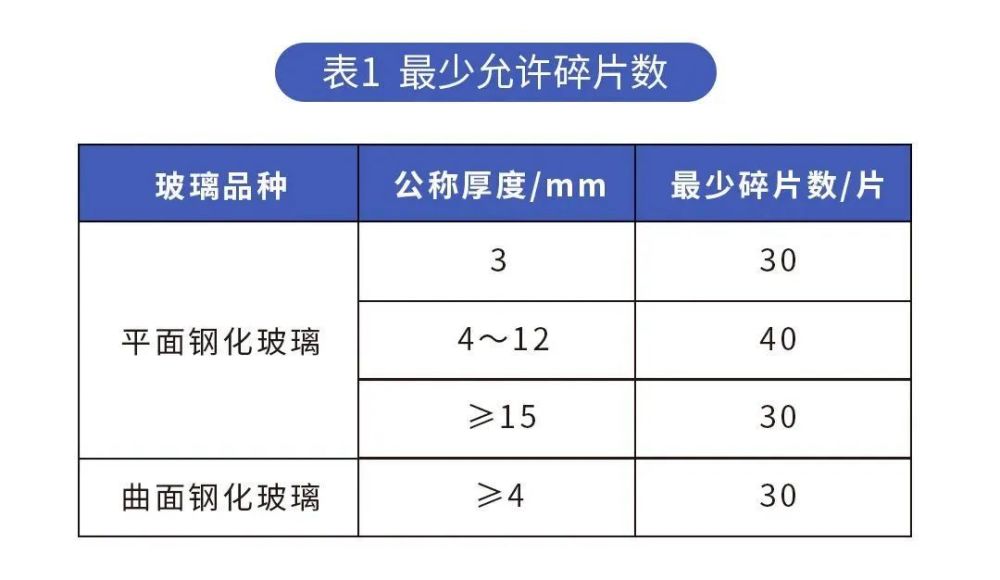

碎片狀態(tài)是評(píng)價(jià)鋼化玻璃破碎時(shí)引起傷害的風(fēng)險(xiǎn)。鋼化玻璃破碎后，碎片越小，對(duì)人體造成致命傷害的風(fēng)險(xiǎn)越小。根據(jù)國(guó) 家標(biāo)準(zhǔn)要求：試樣在任一50mm*50mm區(qū)域內(nèi)的zui少碎片數(shù)必須滿足下圖中表1的要求，并且允許有少量長(zhǎng)條形碎片，其長(zhǎng)度不能超過(guò)75mm。

而本次抽查，有3批次產(chǎn)品的碎片狀態(tài)不合格，50mm*50mm區(qū)域內(nèi)碎片數(shù)均低于40片，部分產(chǎn)品碎片數(shù)只有4片。不合格產(chǎn)品一旦破碎，產(chǎn)生的碎片數(shù)量少而面積大，容易產(chǎn)生尖銳的長(zhǎng)條形碎片，對(duì)人體的傷害大大增加。

因此，要想更安全的使用鋼化玻璃，一定要記住以下幾點(diǎn):

1.標(biāo)志是基礎(chǔ)

建筑用鋼化玻璃是國(guó) 家強(qiáng)制性認(rèn)證產(chǎn)品，要求在玻璃本體或說(shuō)明資料上一定要有印刷或粘貼的CCC標(biāo)志。

在施加永 久性CCC認(rèn)證標(biāo)志時(shí)，還應(yīng)在標(biāo)志的適當(dāng)位置加注工廠代碼，工廠代碼一般由A或E字母加6位數(shù)字組成，如果這個(gè)標(biāo)志都是錯(cuò)誤的，其質(zhì)量就可想而知了。

2.貼膜更保險(xiǎn)

引起鋼化玻璃自爆的主要原因是玻璃原片含有硫化鎳等雜質(zhì)，品質(zhì)不達(dá)標(biāo)。但是玻璃原片是否含有這些雜質(zhì)很難用肉眼看到，所以更保險(xiǎn)的做法是在門(mén)窗、浴室的鋼化玻璃上貼一層保護(hù)膜，防止鋼化玻璃自爆時(shí)碎片飛濺造成人體傷害。

3.安裝要規(guī)范

鋼化玻璃自爆的另一個(gè)重要原因就是安裝設(shè)計(jì)不當(dāng)，一定要選用正規(guī)的安裝公司進(jìn)行安裝。

無(wú)論是有框還是無(wú)框安裝，與鋼化玻璃接觸的地方一定要墊上彈性墊片，沒(méi)有墊片或墊片彈性不合適，玻璃熱脹后表面受壓，一旦超過(guò)玻璃表面壓應(yīng)力，玻璃就會(huì)自爆。

4.使用需謹(jǐn)慎

如果推拉時(shí)用力過(guò)猛，鋼化玻璃的邊角部受到尖銳物體沖擊，清潔玻璃時(shí)劃傷或擦傷、磨傷玻璃表面，這些都可能導(dǎo)致玻璃自爆。

上一篇：鋼化玻璃發(fā)展歷程

下一篇：冷熱交替就能讓鋼化玻璃自爆？

返回
